1 概述

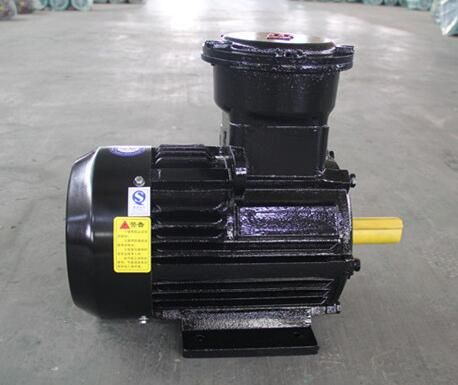

    TYBPE系列隔爆型变频调速三相永磁同步电动机（机座号80-355）（以下简称电动机）,按照Q/NY-007-2015《TYBPE系列隔爆型变频调速三相永磁同步电动机技术条件》制造并按照GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》和GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》GB 3836.3-2010《爆炸性环境 第三部分：由增安型e保护的设备》的要求，制成隔爆型，防爆标志为： Ex d ⅡCT4 Gb/Ex tD B21 T130℃。

电动机电气性能执行GB/T 22711-2008《 高效三相永磁同步电动机技术条件（机座号132～280）》，和Q/NY-007-2015《TYBPE系列隔爆型变频调速三相永磁同步电动机技术条件》（机座号80-355）。

 电动机防爆性能符合GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》和GB3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”?；さ纳璞浮稧B 3836.3-2010《爆炸性环境 第三部分：由增安型e保护的设备》的要求。

该系列产品的效率指标符合GB30253-2013《永磁同步电动机能效限定值及能效等级》的1级标准。该系列产品设计为全封闭自扇冷却结构、防护等级IP65、F级绝缘、S1工作制。其安装尺寸与YB3系列电动机相同。该系列产品具有自起动能力，在25%-120%负载范围内，相对于同规格异步电机均具有更高的效率、经济运行范围宽、具有显著的节能效果。电机温升低，在额定负载下、电机的温升在30-50K。

该系列产品广泛应用于石化、煤矿、电力、交通、纺织、工矿企业及防爆机车、拖动风机、泵类、压缩机、皮带机、机床等各种机械。额定频率、额定电压下具有自起动能力。也可以根据用户要求提供380V、660V、1140V等级的电机。

2 产品型号及意义

3.基本参数
 额定电压：380V、600 V、1140 V、380/660 V、660/1140 V额定频率：50Hz
 功率范围：0.37-375KW绝缘等级：F防护等级：IP65冷却方式：IC411
 防爆等级：Ex d IIC T4/Ex tD B21T130℃

4 使用范围及使用条件

4.1.1  Exd11Ct4 Gb/ExtdB21 Db既适用于工厂具有可燃性气体场所，又满足可燃性粉尘场所和可燃性飞絮的场所（如饲料.纺织.面粉.水泥等可产生粉尘的场所)。

4.2 使用条件

4.2.1 环境空气温度随季节而变化，但不超过40℃。

4.2.2 海拔不超过1000m。

4.2.3 环境空气最大相对湿度不超过95％（当温度为25℃时）。

4.2.4 额定电压为380V、660V、1140V、380V/660V、660/1140V。

4.2.5 额定频率为50Hz。调频范围：有5Hz-50 Hz、50 Hz -100 Hz、5 Hz -100 Hz（可根据客户要求而定）。无鼠笼式绕组的隔爆型变频调速永磁同步电动机适用于变频器启动(建议选用失量型变频器)。自启动变频调速同步电动机适用于50HZ正弦电源及变频器作电源。

4.2.6 电动机的定额是以连续工作制（S1）为基准的连续定额，允许满压起动。

4.2.7 电动机采用F级绝缘，定子绕组的温升（电阻法）按80K考核（其中机座号315L的2、4极和机座号355，允许按105K考核）。

5 产品选型指导

 1. 防爆型式：Exd1Mb适于煤矿

 2. 防爆型式：Exd11Bt4 Gb. 适用于工厂具有可然性气体的场所（丙烷 乙烯）

 3. 防爆型式：Exd11Ct4 Gb适用于工厂具有可然性气体的场所（氢气.丙烷 乙烯）

 4. 防爆型式：ExtdB21 Db适用于工厂具有可燃性粉尘场所和可燃性飞絮的场所（如饲料.

纺织.面粉.水泥等产生粉尘的场所)

 5. 防爆型式：Exd11Ct4 Gb/ExtdB21 Db既适用于工厂具有可燃性气体场所，又满足可燃性粉尘场所和可燃性飞絮的场所（如饲料.纺织.面粉.水泥等可产生粉尘的场所)。
